產品簡介:有機熱載體爐是一種新型的特種鍋爐又稱導熱油爐,具有低壓、高溫工作特性,其供熱溫度可達到液相340℃或汽相400℃度。凡是需要均勻穩定地加熱,且 不允許火焰直接加熱的工藝加熱溫度
產品介紹

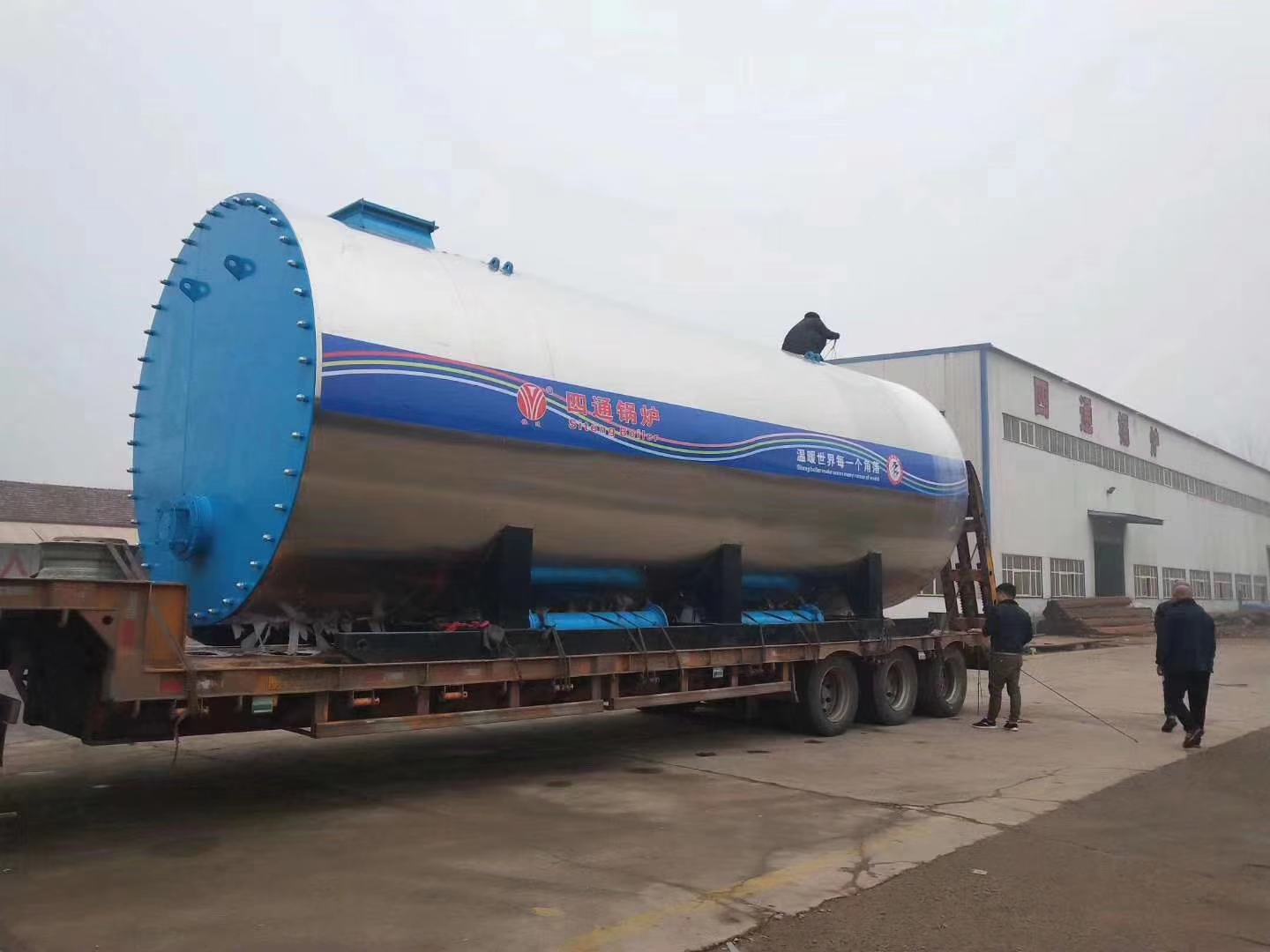

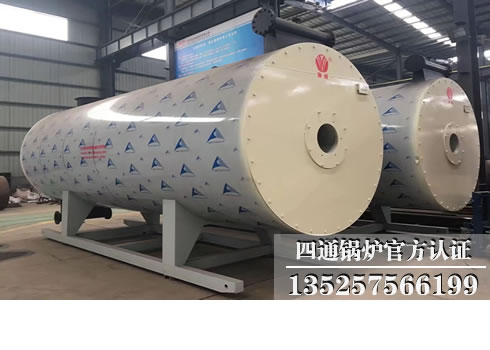

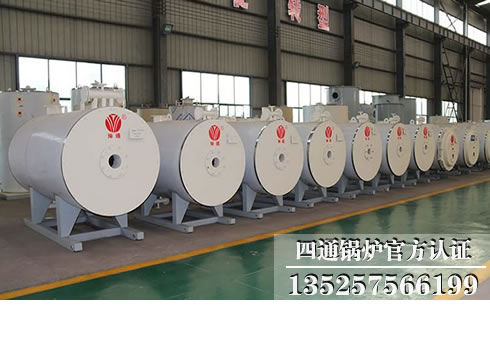

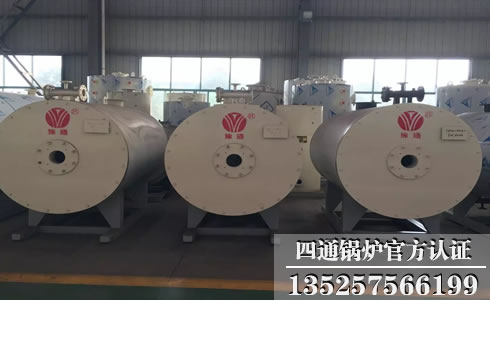

YY(Q)W臥式燃油/氣導熱油爐(有機載熱體爐)是一種新型供熱設備,以燃油、氣為熱源,以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環,將熱量輸送給用熱設備后在返回熱爐從新加熱。受熱面結構緊湊,受熱面由內、中、外(或內、外)密排的圓盤管構成,內盤管為輻射受熱面,中、外盤管與內盤管的外表面構成對流受熱面。
YY(Q)W臥式燃油/氣導熱油爐(有機載熱體爐)的燃料在內盤管組成的燃燒室內燃燒放熱,經輻射受熱面吸收大部分熱量后,高溫煙氣進入對流受熱面并進行換熱,出鍋爐后在空氣預熱器中加熱鍋爐燃燒所需的空氣,再經除塵器由引風機將煙氣送至煙囪排入大氣。
YY(Q)W臥式燃油/氣導熱油爐主要用于:化工輕工、石油化工、油脂分解、塑料橡膠、皮革行業、紡織印染、化纖纖維、涂裝油漆、木材加工、建筑建材、水泥加工、碳素工業、公路交通、瀝青加熱、制藥工業、原子能工業、金屬加工、食品工業、飼料加工等行業。
性能優勢
(1)導熱油爐溫度高、壓力低;控溫精確,熱能利用率高;
(2)受熱面采用密排圓盤管,受熱面布置充足,降低管子表面熱負荷,使導熱油使用更安全;
(3)輻射盤管的直徑、長度充分與配型燃燒器的火焰相適應,以保證盤管的可靠工作和充分冷卻;
(4)鍋爐結構緊湊,大大節約了鍋爐房的占地面積;
(5)大型鍋爐尾部設置空氣預熱器,提高鍋爐效率;
(6)對流受熱面在嚴謹計算的基礎上采用較高的合理的煙氣流速,以保爐體的充分換熱,保證鍋爐系統較高的熱效率;
(7)供熱高達300℃以上,一般工作壓力在1MPa一下,安全可靠。
技術參數
數據型號參數 | YY(Q)W-300Y(Q)(25) | YY(Q)W-350Y(Q)(35) | YY(Q)W-600Y(Q)(50) | YY(Q)W-900Y(Q)(75) | YY(Q)W-1200Y(Q)(100) | YY(Q)W-1500Y(Q)(125) | YY(Q)W-1800Y(Q)(150) | YY(Q)W-2400Y(Q)(200) | YY(Q)W-3000Y(Q)(250) | YY(Q)W-3500Y(Q)(300) | YY(Q)W-4000Y(Q)(350) | YY(Q)W-4600Y(Q)(400) | YY(Q)W-6000Y(Q)(500) | YY(Q)W-7100Y(Q)(600) | |
額定熱功率KW | 300 | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2400 | 3000 | 3500 | 4100 | 4800 | 6000 | 7100 | |
熱效率% | ≥90 | ||||||||||||||
設計工作壓力MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.1 | 1.1 | 1.1 | |
高溫度℃ | 320 | ||||||||||||||
爐內容油量m³ | 0.21 | 0.25 | 0.28 | 0.44 | 0.7 | 1.0 | 1.48 | 2.2 | 3.5 | 4.7 | 5.7 | 7.2 | 8.5 | 9.5 | |
循環油量m³/h | 40 | 40 | 60 | 80 | 100 | 100 | 150 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | |
配管連接口徑DN | 100 | 100 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | |
全套系統裝機容量KW | 17 | 17 | 27 | 40 | 40 | 42 | 45 | 70 | 70 | 85 | 85 | 85 | 100 | 100 | |
外型尺寸mm | A | 1016 | 1016 | 1216 | 1416 | 1716 | 1716 | 2000 | 2000 | 2320 | 2500 | 2520 | 3080 | 3220 | 3400 |
L1 | 2050 | 2350 | 3050 | 3290 | 3300 | 3900 | 4400 | 5100 | 5300 | 6000 | 6200 | 6400 | 8000 | 8400 | |
L2 | 2650 | 3000 | 3550 | 3800 | 4065 | 4665 | 4900 | 5900 | 6200 | 6900 | 7200 | 7400 | 9000 | 9400 | |
L3 | 300 | 300 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 450 | 450 | |
L4 | 500 | 500 | 350 | 370 | 600 | 620 | 400 | 650 | 700 | 700 | 700 | 750 | 750 | 750 | |
H1 | 900 | 900900 | 1000 | 1350 | 1350 | 1500 | 1500 | 1700 | 1700 | 1700 | 1800 | 2000 | 2400 | 2600 | |
H2 | 750 | 750 | 920 | 1010 | 1100 | 1100 | 1200 | 1300 | 1450 | 1450 | 1550 | 1760 | 1800 | 1852 | |
H3 | 700 | 700 | 820 | 930 | 1100 | 1050 | 1250 | 1200 | 1400 | 1400 | 1500 | 1700 | 1800 | 1900 | |
H4 | 650 | 650 | 810 | 900 | 950 | 950 | 1100 | 1100 | 1300 | 1300 | 1400 | 1600 | 1800 | 1890 | |
設備總重Kg | 1750 | 1950 | 3580 | 4290 | 4900 | 5450 | 6550 | 11400 | 14600 | 16600 | 25000 | 28200 | 30760 | 35340 | |
基本尺寸mm | 890 | 1190 | 1750 | 1770 | 2000 | 2470 | 2620 | 3700 | 3900 | 4600 | 4820 | 5000 | 6600 | 7000 | |
1150 | 1450 | 2000 | 2100 | 2300 | 2750 | 3450 | 4000 | 4200 | 4900 | 5100 | 5300 | 6900 | 7300 | ||
700 | 700 | 720 | 880 | 1150 | 1150 | 1120 | 1300 | 1500 | 1500 | 1600 | 1800 | 2200 | 2400 | ||
1100 | 1100 | 900 | 1100 | 1550 | 1510 | 1600 | 1700 | 1900 | 1900 | 2000 | 2200 | 2600 | 2500 | ||
450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
